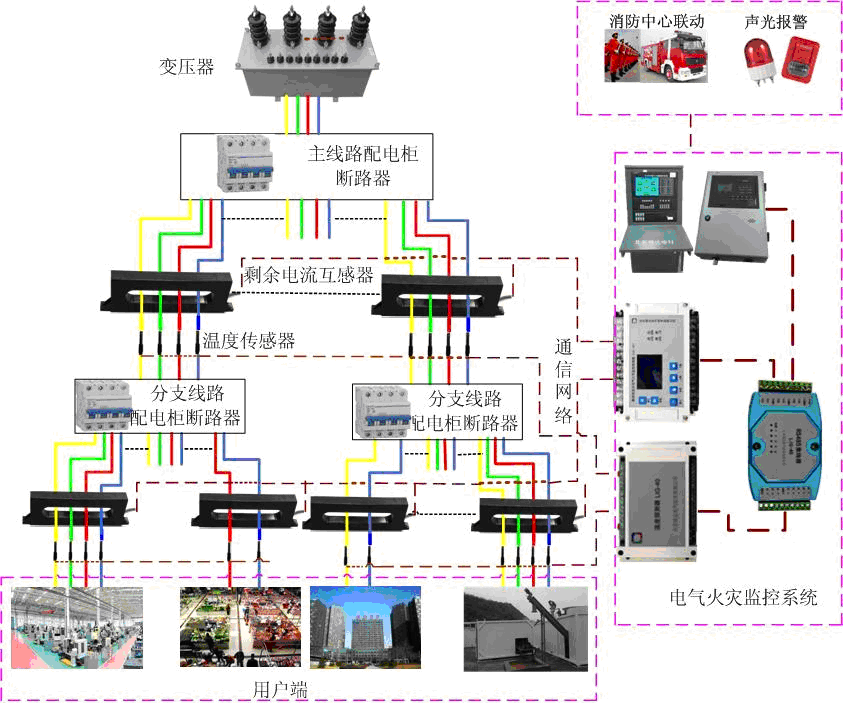

下圖是電氣火災監控系統的工作流程圖
1 、電氣火災監控系統的簡介
電氣火災監控系統是由電氣火災監控設備和電氣火災監控探測器組成，系統應當滿足《電氣火災監控系統》(GB 14287-2005)的要求。當被保護的線路中的被探測參數超過報警設定值時，電氣火災監控系統能發出報警信號、控制信號并能指示報警部位。電氣火災監控設備能接受來自電氣火災監控探測器的報警信號， 發出聲、光報警信號和控制信號， 指示報警部位， 記錄并保存報警信息。剩余電流式電氣火災監控探測器可以探測被保護線路中的剩余電流、溫度等電氣火災危險參數的變化，按工作方式可以分兩類：一是獨立式探測器(具有監控報警功能的探測器)，二是非獨立式探測器
2 、設置電氣火災探測器的必要性
電氣接地故障中電弧性對地短路是引發電氣火災的重要原因。電弧性對地短路具有很大的阻抗和電壓降， 它限制了故障電流， 使過電流保護器不能動作或不能及時動作來切斷電源，而幾百毫安的漏電弧產生的局部高溫可達2000℃以上，足以引燃周圍的可燃物而引起火災。況且， 用電設備分布在建筑物的各個角落， 危害范圍廣， 如不對系統的漏電進行監測和防控， 就會對人身和財產安全構成威脅，存在很大的火災隱患。剩余電流式電氣火災監控探測器能準確監控電氣線路的故障和異常狀態，能有效預防常見的因漏電導致接地電弧所引起的建筑物電氣火災事故。為了保證人民生命財產安全，在建筑物的電源進線處及干線上安裝剩余電流式電氣火災監控探測器十分必要。
3 、剩余電流產生的原因，正常情況下，電路中沒有發生設備漏電或接地故障時，如圖1 所示，根據電路原理可知， 三相四線電源的電流相量和等于零，即Ia+Ib+Ic+In=0 ，在電流互感器中產生磁通的矢量和等于零。此時，二次線圈中感應電流IL=0，因此線路正常供電。當電路中發生設備漏電或故障接地時， 例如出現故障漏電電流Z I ， 則三相四線電源的電流相量和將不等于零，即Ia+Ib+Ic+In≠0 ，在電流互感器中產生磁通的矢量和也不等于零， 此時，二次線圈中有感應電流，即剩余電流IL≠0 。
